El 1er Tutorial de Revit: cómo iniciar un nuevo proyecto

El equipo de redacción de GoPillar Academy hoy os trae un Tutorial de Revit, un artículo breve y fácil para que todos y todas aprendáis de la forma más sencilla como configurar correctamente un proyecto Revit. Nuestro Tutorial de Revit es vital si no queremos encontrarnos con desagradables sorpresas por el camino.

Hay que decir que cada proyecto tiene características y requisitos específicos y, por tanto, no hay una norma real a seguir cuando se inicia un nuevo proyecto. Lo que sí podemos hacer es saber cómo actuar en cada circunstancia y qué utilizar para cada necesidad.

Los proyectos de cierto calado BIM siempre tienen disposiciones especificadas dentro del BEP (BIM Execution Plan), un documento que si está bien redactado es de gran apoyo al diseño y en el que se especifican los objetivos, LoD (Level of Development) y BIM Use del proyecto, entre otras cosas.

Ajustes preliminares del nuevo proyecto en Revit. Descúbrelos en el Tutorial de Revit

Si no tenemos el BEP para guiarnos, antes de empezar a modelar, debemos pensar detenidamente en la mejor manera de configurar el proyecto de Revit, es decir, si con un solo archivo o con varios archivos vinculados.

  • Diseño de una sola disciplina: sin ajustes específicos. Basta con un único archivo Revit.
  • Diseñar varias disciplinas: determinar si se modelan todas las disciplinas en el mismo archivo o se separan en archivos diferentes. No recomendamos el modelado de un solo archivo, salvo para proyectos muy pequeños. Es aconsejable tener un archivo URS de coordinación y coordenadas compartidas.
  • Diseñar varios edificios en la misma parcela: cada edificio tiene su propio conjunto de archivos (uno para cada disciplina) y todos los archivos se cargan en un archivo Revit vacío que los contiene a todos (Modelo Federado). Es imprescindible contar con un archivo URS de coordinación y coordenadas compartidas.

URS (Sistema de Referencia Único): un archivo Revit vacío que contiene únicamente las coordenadas, cuadrículas y niveles compartidos del proyecto para todas las disciplinas y edificios del proyecto. Este archivo se carga inicialmente en la plantilla para establecer coordenadas, cuadrículas y niveles para cada disciplina y edificio.

Empezamos con el tutorial de Revit:

  • Template

La creación de un buen template es tan fundamental como delicada. Si tuviéramos un BEP seguro que nos sería más fácil saber qué familias precargar en el archivo de Revit, cómo configurar las vistas y todos aquellos ajustes arquitectónicos, estructurales o de planta que podamos necesitar.

Sin un BEP tendríamos que tener un profundo conocimiento de la ruta de diseño que se va a tomar para poder predecir de la mejor manera lo que se debe precargar en el archivo de proyecto.

En el caso de que queramos partir de un proyecto ya hecho por ser muy similar al nuevo, podemos simplemente extraer una plantilla del proyecto antiguo y partir de ella. Lo ideal sería crear plantillas estándar para cada tipo de edificio que solemos diseñar. Estas plantillas deben mantenerse a lo largo del tiempo a medida que nuestras familias y nuestro estilo de diseño evolucionan.

¡¡¡Advertencia!!! Es absolutamente desaconsejable coger un archivo de Revit de un proyecto antiguo, guardarlo con un nombre y vaciarlo de todos los elementos 2D/3D de su interior para partir de él con un nuevo proyecto. Revit es una base de datos y como tal guarda un registro de todo (incluso de los errores internos), por lo que al final del nuevo proyecto acabaríamos con un archivo mucho más pesado de lo normal y lleno de las corrupciones de los antiguos proyectos.

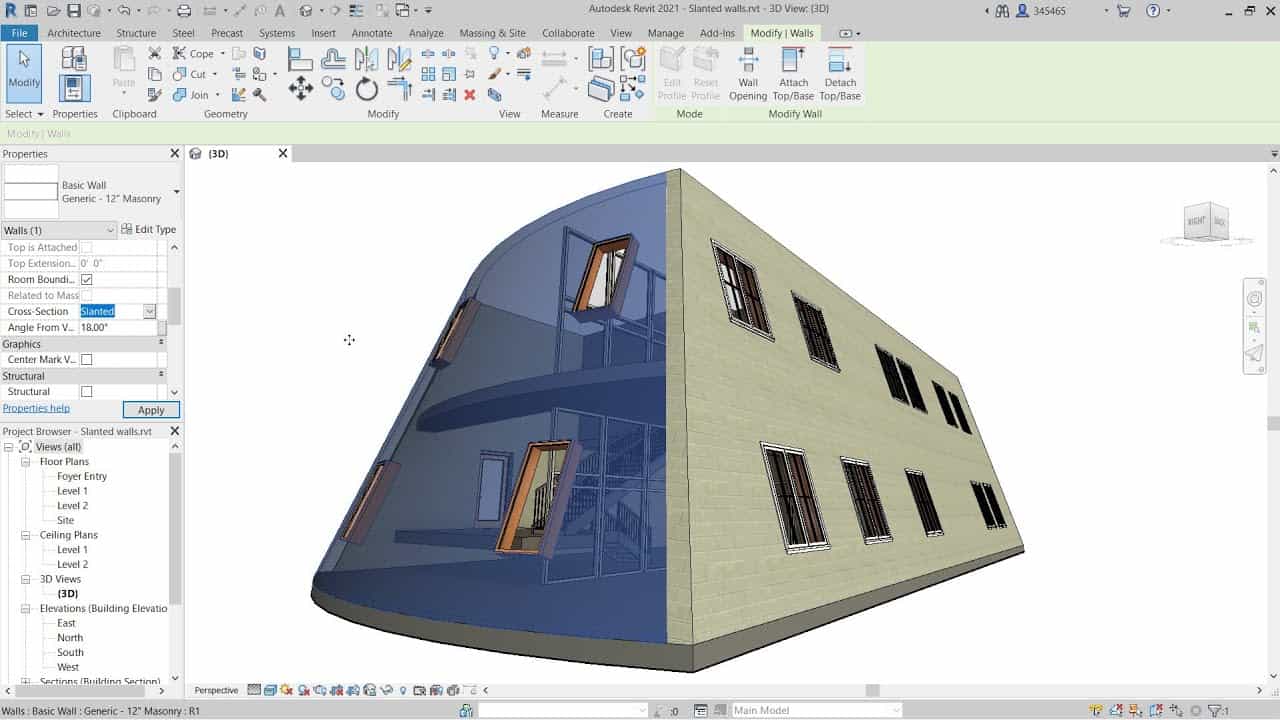

Tutorial de Revit

Si aún no tenemos suficiente experiencia para crear una plantilla o no disponemos de toda la información necesaria, basta con tomar una plantilla estándar de Revit y rellenarla durante el desarrollo del proyecto con todos los ajustes descritos anteriormente, tratando de vigilar el LoD y el Uso BIM del proyecto.

Tutorial de Revit

  • Coordenadas compartidas

Las coordenadas compartidas, o el posicionamiento geográfico en general, no siempre son indispensables para un buen enfoque de diseño.

Ciertamente, el trabajo coordinado entre disciplinas, el trabajo con varios edificios en la misma parcela o el trabajo que requiere la interoperabilidad entre el software siempre requiere un posicionamiento y una fijación de coordenadas compartidos.

Para un correcto posicionamiento del proyecto necesitamos un punto base establecido aguas arriba. Normalmente partimos de un levantamiento topográfico y, por tanto, será responsabilidad del topógrafo proporcionar un archivo (CAD o Revit) con coordenadas GIS ya introducidas y teóricamente ya establecidas en la BEP. Una vez cargado el enlace en el proyecto y posicionado su punto base en el origen de Revit (posiblemente rototrasladando el enlace) basta con adquirir las coordenadas del propio enlace.

Si se dispone de un archivo URS, basta con vincularlo a nuestro archivo de proyecto y adquirir sus coordenadas.

Las herramientas de desplazamiento manual del Punto Base del Proyecto y del Punto de Levantamiento, así como la rotación del Norte Real, sirven para arreglar un trabajo de coordinación mal hecho y no para fijar el proyecto correctamente desde el principio.

  • Cuadrículas y niveles

Si disponemos de un archivo URS, podemos prescindir de la creación de cuadrículas y capas utilizando simplemente la herramienta Copiar/Monitorizar, que nos permite copiar automáticamente las cuadrículas y capas predeterminadas (teóricamente por el gestor del proyecto) en el archivo URS y monitorizar su cambio en el tiempo.

Por supuesto, incluso sin este soporte podemos crear nuestras cuadrículas y capas manualmente.
